Single Inlet Centrifugal Fan Pengumpulan Gas Limbah Industri

Informasi Dasar
Tempat asal: Henan China
Nama merek: SIMO
Sertifikasi: CE, ISO9001:2008,TUV
Nomor model: SIMO Blower 5-06
Kuantitas min Order: 1 set
Harga: 300-5000 USD
Kemasan rincian: Ekspor Kemasan Kasus Kayu, Kemasan palet baja
Waktu pengiriman: 15-35 Hari
Syarat-syarat pembayaran: T / T, L / C, Jangka Waktu Pembayaran Dapat dinegosiasikan
Menyediakan kemampuan: 500 set per bulan
Kategori: Peniup Bahan: Baja Karbon / Baja Paduan / Baja Tahan Karat
Jaminan: 1 tahun Rantai penggerak: Didorong Coupling
Layanan purna jual disediakan: Instalasi lapangan, commissioning dan pelatihan Bantalan: SKF / FAG / Atas permintaan Anda
Cahaya Tinggi:

blower sentrifugal stainless steel

,

kipas knalpot saluran udara

Stainless Steel Industri Boiler Limbah Gas Mengumpulkan Single Inlet Blower Fan



pengantar



Kipas seri 5-06 dapat digunakan dalam sistem pengisian boiler uap 2-670t / h pada pembangkit listrik termal, juga dapat memenuhi persyaratan parameter kinerja kepala tekanan tinggi pada tungku tidur terfluidisasi.

This series of fans can also be used for dust removal, mine ventilation and general ventilation systems. Rangkaian kipas ini juga dapat digunakan untuk menghilangkan debu, ventilasi tambang, dan sistem ventilasi umum. The blower delivers air, and the induced draft fan delivers flue gas or gas containing foreign particles. Blower mengalirkan udara, dan kipas angin yang diinduksi menghasilkan gas buang atau gas yang mengandung partikel asing.

Stainless Steel Industri Boiler Limbah Gas Mengumpulkan Single Inlet Blower Fan dapat digunakan selama lebih dari empat tahun ketika konsentrasi pengotor kurang dari 200 mg / m3.

Jika mengandung banyak kotoran, itu juga bisa digunakan, tetapi akan mempersingkat masa pakai.

Suhu operasi maksimum dari kipas konsep yang diinduksi tidak boleh melebihi 250 ° C.

Kinerja kipas dinyatakan oleh parameter seperti aliran kipas, tekanan penuh, kecepatan spindel, tenaga poros, dan efisiensi.



Data teknis



PARAMETER PRODUK
Kipas angin
Aplikasi
Suhu Udara suhu normal, udara panas
Komposisi udara Udara bersih, udara berdebu, gas korosif, gas mudah terbakar, bahan bubuk, bahan partikel cahaya
Kipas angin
Performa
Diameter impeller

400-2500

mm
Kecepatan mainshaft

≤3000

rpm
Rentang tekanan

1567-5764

Pa
Rentang aliran

2470-377586

m3 / jam
Kipas angin
Struktur
Pedang Ke belakang
Dukungan impeller SWSI (Single Width, Single Inlet), Impeller digantung.
Rantai penggerak Kopel Dapat menetapkan
Pelumasan Pelumasan bath oil
Pendinginan bearing Pendingin udara, Pendingin air, Pendinginan oli
Kipas angin
Sistem
konfigurasi
Motor ABB, SIEMENS, WEG, TECO, SIMO, merek Cina…



Dapat menetapkan

Impeller Q235, Q345, SS304, SS316, HG785, DB685 ...

Casing, kerucut inlet udara,

Peredam saluran masuk udara

Q235, Q345, SS304, SS316, HG785, DB685 ...
Poros utama 45 # baja (baja struktural karbon kekuatan tinggi), 42CrMo, Stainless steel ...
Bantalan FAG, SKF, NSK, ZWZ…
Kipas angin
Pilihan
komponen
Kerangka dasar sistem, penyaringan pelindung, kompensator pipa saluran masuk & keluaran, Peredam,
Flensa Inlet & Outlet, Peredam, Aktuator listrik, Isolator kejut, Kopling diafragma, Kopling fluida, Penutup hujan motor, Sensor suhu, Sensor getar, Start lunak, Inverter, Motor listrik khusus, Instrumen pemantauan sistem, Sistem pelumas, Tangki pelumas overhead, dll.


Keuntungan dan Fitur



1. Impeller:

12 pieces of backward aerofoil blades are welded between the Arc cone front plate and the flat shaped rear plate. 12 buah pisau aerofoil mundur dilas antara pelat depan Arc cone dan pelat belakang berbentuk datar. Because of the use of airfoil blades, the fan is guaranteed to have high efficiency, low noise and high strength. Karena penggunaan pisau airfoil, kipas dijamin memiliki efisiensi tinggi, kebisingan rendah dan kekuatan tinggi. The impeller is corrected by static and dynamic balance, so the operation is stable. Baling-baling dikoreksi oleh keseimbangan statis dan dinamis, sehingga operasinya stabil. Forced draught fan and induced draught fan of the same machine number have same impeller structure. Fan draft paksa dan fan draft induksi dari nomor mesin yang sama memiliki struktur impeller yang sama.

2. Casing:

Casing adalah volute yang dilas oleh pelat baja biasa.

The casing of a single suction fan is made in three different forms: The No. 8 to 12 casing is made into an integral structure and cannot be disassembled; Casing kipas isap tunggal dibuat dalam tiga bentuk berbeda: Casing No. 8 hingga 12 dibuat menjadi struktur yang tidak terpisahkan dan tidak dapat dibongkar; The No. 14 to 16 casing is made into a two open structure; Casing No. 14 hingga 16 dibuat menjadi dua struktur terbuka; The No. 18~29.5 casing is made into a three open structure. Casing No. 18 ~ 29.5 dibuat menjadi tiga struktur terbuka.

Kipas angin terinduksi dan pelat volute dientalkan dengan tepat untuk mencegah keausan.

3. Bagian transmisi:

Poros utama bagian transmisi terbuat dari baja berkualitas tinggi, dan seri 5-51 kipas semuanya terbuat dari bantalan rol.

The bearing housing is available in two forms: No. 8 ~ 16 uses a whole cylindrical bearing housing; Rumah bantalan tersedia dalam dua bentuk: No. 8 ~ 16 menggunakan rumah bantalan silinder utuh; No18 ~ 29.5 uses two independent pillow bearing boxes. No18 ~ 29.5 menggunakan dua kotak bantalan bantal independen.

The bearing housing is equipped with a thermometer and an oil level indicator (only the induced draft fan). Rumah bantalan dilengkapi dengan termometer dan indikator level oli (hanya kipas angin yang diinduksi). The lubricating oil uses 46# mechanical oil, and the oil quantity is implemented according to the oil level mark. Oli pelumas menggunakan oli mekanik 46 #, dan jumlah oli diimplementasikan sesuai dengan tanda level oli. When the No8-16 integral cylindrical bearing housing uses dry oil, the oil retaining plate should be added to the ball side of the bearing housing, and the fixing grooves communicate with each other. Ketika rumah bantalan silinder integral No8-16 menggunakan minyak kering, pelat penahan minyak harus ditambahkan ke sisi bola dari rumah bantalan, dan alur pemasangan saling berkomunikasi. The induced draft fan is equipped with a water cooling device, so a water supply pipe must be installed. Kipas angin induksi dilengkapi dengan perangkat pendingin air, sehingga pipa pasokan air harus dipasang. Water consumption varies with temperature, and is generally considered to be 0.5 to 1 m3/h. Konsumsi air bervariasi dengan suhu, dan umumnya dianggap 0,5 hingga 1 m3 / jam.



Faq



1. Parameter apa yang perlu disediakan saat Anda mendesain kipas sentrifugal industri?

Jawaban: Aliran udara, tekanan total atau tekanan statis, suhu saluran masuk, tegangan dan frekuensi lokal, Ketinggian, dll.

Jika ada gas yang mudah terbakar dan meledak, atau muatan debu besar di media, mohon informasikan juga kepada desainer.

2. Bagaimana dengan layanan pra-penjualan dan layanan purna jual perusahaan Anda?

Jawaban: Sebelum kerjasama kami, kami memiliki tim teknis profesional untuk membantu Anda membuat solusi teknis sesuai dengan kondisi kerja Anda, untuk memastikan operasi efisiensi kipas sentrifugal.

After sales service, we will offer 12 months' repairing service, and provide lifelong follow-up services. Layanan purna jual, kami akan menawarkan layanan perbaikan 12 bulan, dan menyediakan layanan tindak lanjut seumur hidup. Besides, our engineers are available for going abroad to offer the repairing service. Selain itu, teknisi kami tersedia untuk pergi ke luar negeri untuk menawarkan layanan perbaikan.

3. Apakah perusahaan Anda memiliki kualifikasi?

Jawaban: SIMO Blower telah memperoleh sertifikasi ISO 9001-2008, CE, BV dan sebagainya.

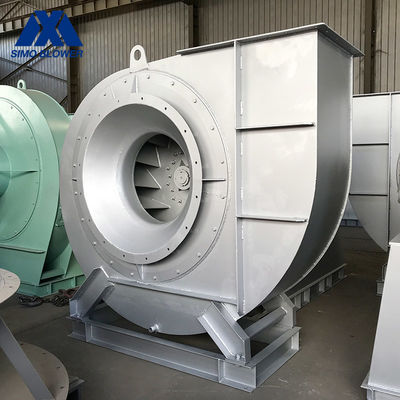

Single Inlet Centrifugal Fan Pengumpulan Gas Limbah Industri 0

Single Inlet Centrifugal Fan Pengumpulan Gas Limbah Industri 1
